Инженерный тур. 1 этап

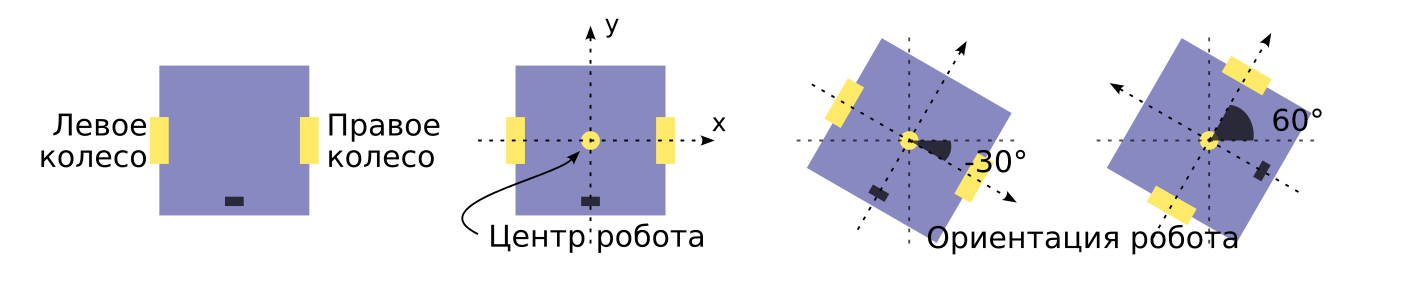

Рассмотрим мобильного робота с дифференциальной платформой. У него есть два колеса (левое и правое), соединенные с двигателем.

Кинематическая модель робота описывается следующим уравнением: \[\begin{gather} \dot{p} = [\dot{x} \quad \dot{y} \quad \dot{\theta}]^T = [-\nu \sin\theta \quad \nu \cos\theta \quad \omega]^T;\\ \nu = \frac{(\omega_r + \omega_l)r}{2};\\ \omega = \frac{(\omega_r + \omega_l)r}{b}, \end{gather}\] где \(r > 0\) и \(b > 0\) — радиус колес и база (расстояние между колесами); \(\omega_l\), \(\omega_r\) — скорость вращения колес (левого и правого); \(x\), \(y\) — координаты центра робота относительно неподвижной системы отсчета; \(\theta\) — ориентация робота (угол поворота относительно оси \(x\)). Положительное вращение робота соответствует правилу правой руки (положительное направление — против часовой стрелки, отрицательное — по часовой стрелке).

На практике возникает проблема с тем, что параметры робота (радиус колес и расстояние между колесами) оказываются не равны измеренным, например, с помощью штангенциркуля или линейки. В первую очередь это справедливо для роботов, чьи колеса не слишком узкие и имеют мягкое покрытие. В результате возникает задача калибровки параметров одометрии, а именно, по измеренным данным о положении робота и колес определить параметры \(r\) и \(b\). Это и требуется сделать в задании.

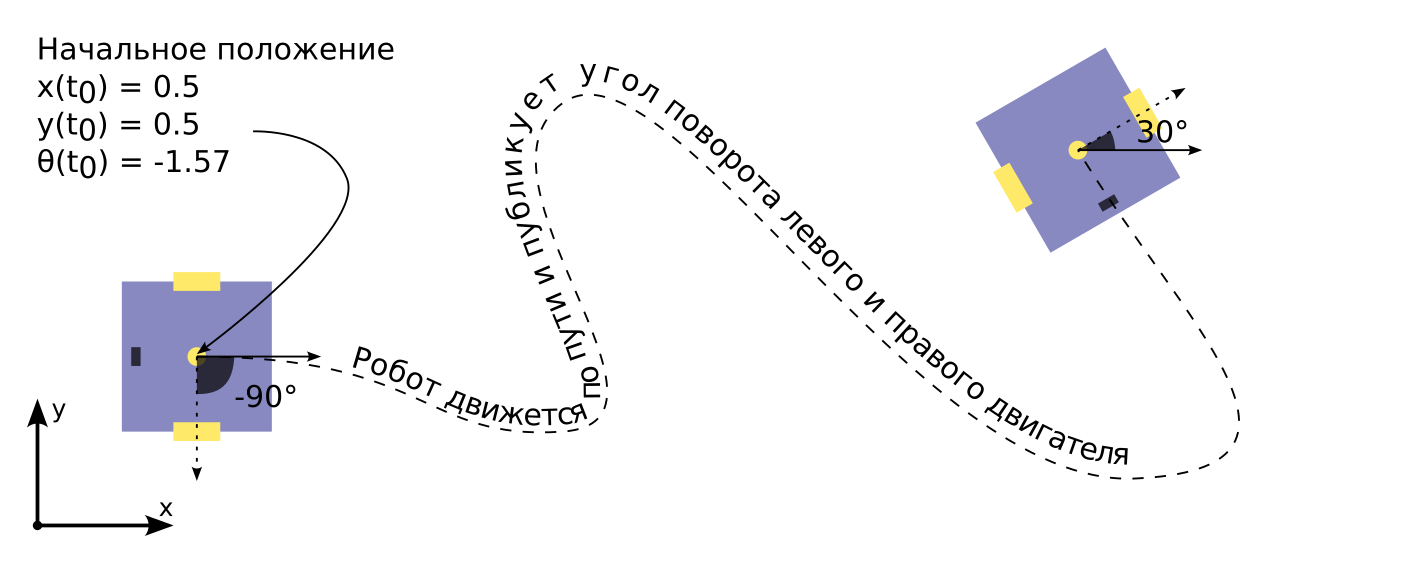

Платформа двигается из известного начального положения \(x(t_0)\), \(y(t_0)\), \(\theta(t_0)\), а углы двигателей в начальный момент времени были равны \(\varphi_l(t_0)\), \(\varphi_r(t_0)\). С постоянным шагом по времени \(h\) поступают значения положений робота \(x(t_i)\), \(y(t_i)\) и углы на двигателях робота \(\varphi_l(t_i)\), \(\varphi_r(t_i)\), здесь \(t_i = t_0 + h \cdot i\), \(i \in \mathbb{N}\). Требуется определить радиус колес робота \(r\) и расстояние между колесами \(b\).

Формат входных данных

• Первая строка содержит значение \(0 < h < 0{,}1\).
• Вторая строка содержит положение \(-100 < x(t_0), y(t_0) < 100\) и ориентацию \(-100 < \theta(t_0) < 100\) робота, углы поворота колес \(-\pi < \varphi_l(t_0), \varphi_r(t_0) < \pi\) в начальный момент времени, значения разделены пробелом.
• Третья строка содержит значение \(5 < n < 10000\) количества измерений \(x(t_i)\), \(y(t_i)\), \(\varphi_l(t_i)\), \(\varphi_r(t_i)\).
• Следующие \(n\) строк хранят значения \(-10000 < x(t_i), y(t_i), \varphi_l(t_i), \varphi_r(t_i) < 10000\), разделенные пробелом.

Все величины указаны в единицах СИ.

Формат выходных данных

• Первая строка содержит значение параметра \(r\) и \(b\), разделенные пробелом.

При выводе округлите значения до шести знаков после запятой.

Тестовые данные

1

3.859787684798448e-05
0.000000 0.000000 1.000000 0.000000 0.000000
10
0.000000 0.000000 1.000000 0.000000 0.000000
-0.009552 0.006135 0.999688 0.001930 0.000000
-0.019102 0.012274 0.999375 0.003860 0.000000
-0.028651 0.018415 0.999063 0.005790 0.000000
-0.038197 0.024560 0.998750 0.007720 0.000000
-0.047741 0.030707 0.998438 0.009649 0.000000
-0.057284 0.036857 0.998125 0.011579 0.000000
-0.066825 0.043011 0.997813 0.013509 0.000000
-0.076363 0.049167 0.997500 0.015439 0.000000
-0.085900 0.055327 0.997188 0.017369 0.000000

11.765247 72.667897

2

3.859787684798448e-05
0.000000 0.000000 0.000000 0.000000 0.000000
30
0.000000 0.000000 0.000000 0.000000 0.000000
-0.000002 0.013623 0.000250 0.000386 0.001930
-0.000007 0.027247 0.000500 0.000772 0.003860
-0.000015 0.040870 0.000750 0.001158 0.005790
-0.000027 0.054494 0.001000 0.001544 0.007720
-0.000043 0.068117 0.001250 0.001930 0.009649
-0.000061 0.081740 0.001500 0.002316 0.011579
-0.000083 0.095364 0.001750 0.002702 0.013509
-0.000109 0.108987 0.002000 0.003088 0.015439
-0.000138 0.122611 0.002250 0.003474 0.017369
-0.000170 0.136234 0.002500 0.003860 0.019299
-0.000206 0.149857 0.002750 0.004246 0.021229
-0.000245 0.163481 0.003000 0.004632 0.023159
-0.000288 0.177104 0.003250 0.005018 0.025089
-0.000334 0.190727 0.003500 0.005404 0.027019
-0.000383 0.204351 0.003749 0.005790 0.028948
-0.000436 0.217974 0.003999 0.006176 0.030878
-0.000492 0.231597 0.004249 0.006562 0.032808
-0.000552 0.245220 0.004499 0.006948 0.034738
-0.000615 0.258844 0.004749 0.007334 0.036668
-0.000681 0.272467 0.004999 0.007720 0.038598
-0.000751 0.286090 0.005249 0.008106 0.040528
-0.000824 0.299713 0.005499 0.008492 0.042458
-0.000901 0.313337 0.005749 0.008878 0.044388
-0.000981 0.326960 0.005999 0.009263 0.046317
-0.001064 0.340583 0.006249 0.009649 0.048247
-0.001151 0.354206 0.006499 0.010035 0.050177
-0.001241 0.367829 0.006749 0.010421 0.052107
-0.001335 0.381452 0.006999 0.010807 0.054037
-0.001432 0.395075 0.007249 0.011193 0.055967

11.765247 72.667897

3

3.859787684798448e-05
0.000000 0.000000 0.000000 0.000000 0.000000
30
0.000000 0.000000 0.000000 0.000000 0.000000
0.000002 -0.013623 0.000250 -0.001930 -0.000386
0.000007 -0.027247 0.000500 -0.003860 -0.000772
0.000015 -0.040870 0.000750 -0.005790 -0.001158
0.000027 -0.054494 0.001000 -0.007720 -0.001544
0.000043 -0.068117 0.001250 -0.009649 -0.001930
0.000061 -0.081740 0.001500 -0.011579 -0.002316
0.000083 -0.095364 0.001750 -0.013509 -0.002702
0.000109 -0.108987 0.002000 -0.015439 -0.003088
0.000138 -0.122611 0.002250 -0.017369 -0.003474
0.000170 -0.136234 0.002500 -0.019299 -0.003860
0.000206 -0.149857 0.002750 -0.021229 -0.004246
0.000245 -0.163481 0.003000 -0.023159 -0.004632
0.000288 -0.177104 0.003250 -0.025089 -0.005018
0.000334 -0.190727 0.003500 -0.027019 -0.005404
0.000383 -0.204351 0.003749 -0.028948 -0.005790
0.000436 -0.217974 0.003999 -0.030878 -0.006176
0.000492 -0.231597 0.004249 -0.032808 -0.006562
0.000552 -0.245220 0.004499 -0.034738 -0.006948
0.000615 -0.258844 0.004749 -0.036668 -0.007334
0.000681 -0.272467 0.004999 -0.038598 -0.007720
0.000751 -0.286090 0.005249 -0.040528 -0.008106
0.000824 -0.299713 0.005499 -0.042458 -0.008492
0.000901 -0.313337 0.005749 -0.044388 -0.008878
0.000981 -0.326960 0.005999 -0.046317 -0.009263
0.001064 -0.340583 0.006249 -0.048247 -0.009649
0.001151 -0.354206 0.006499 -0.050177 -0.010035
0.001241 -0.367829 0.006749 -0.052107 -0.010421
0.001335 -0.381452 0.006999 -0.054037 -0.010807
0.001432 -0.395075 0.007249 -0.055967 -0.011193

11.765247 72.667897

Реальные технические и физические системы на макроуровне отличаются тем, что все сигналы в них непрерывны. При построении их моделей естественным образом возникают производные. Например, скорость — это первая производная положения, а ускорение является его второй производной, через операцию дифференцирования связаны ток в катушке индуктивности и падение напряжения на ней.

В результате математические модели для описания таких систем и их функционирования состоят из дифференциальных уравнений. В этих уравнениях, в отличие от алгебраических, решением является не какое-то значение переменной, а функция.

Например, решением дифференциального уравнения \[\ddot{y}(t) + y(t) = 0,\] где точка над символом означает взятие производной по времени, а две точки — вторую производную, является функция \(y(t) = a \sin(t + b)\), здесь \(a\) и \(b\) — некоторые параметры, которые определяются начальными условиями. Например, если \(y(0) = 1\), \(\dot{y}(0) = 0\), тогда подставив в найденное решение и его первую производную \(t = 0\), получим \[\begin{gather} 1 = a \sin(b),\\ 0 = a \cos(b), \end{gather}\] откуда можно найти, что \(a = 1\), \(b = \pi/2\).

Для проверки найдем вторую производную и подставим в уравнение: \[\begin{gather} \dot{y}(t) = a \cos(t + b);\\ \ddot{y}(t) = -a \sin(t + b);\\ -a \sin(t + b) + a \sin(t + b) = 0;\\ 0 = 0 - \text{верно}. \end{gather}\]

Далее, имея математическую модель, можно провести численное моделирование и проанализировать ее поведение. Для того чтобы проводить моделирование таких динамических моделей, применяются численные методы решения дифференциальных уравнений.

Самым простым из них является метод Эйлера. Для общности рассмотрим модель следующего вида: \[\dot{y}(t) = f(t, y(t), u(t)),\] где \(t\) — время, а \(u\) — некоторый измеряемый входной сигнал, то есть его значение в текущий момент времени известно, например, это может быть сигнал управления.

Для численного решения дифференциального уравнения нужно взять некоторое начальное условие \(y(0)\) и определить шаг интегрирования \(h\). Тогда можно рассчитать значение функции \(y(t)\) в момент времени \(h\) следующим образом: \[y(h) = y(0) + h f(0, y(0), u(0)).\] Затем можно последовательно рассчитывать значение функции \(y(t)\) в следующие моменты времени с шагом \(h\): \[\begin{gather} y(2h) = y(h) + h f(h, y(h), u(h));\\ y(3h) = y(2h) + h f(2h, y(2h), u(2h));\\ \ldots\\ y(kh + h) = y(kh) + h f(kh, y(kh), u(kh)). \end{gather}\]

Суть метода: предполагается, что в течение периода времени в \(h\) секунд (это могут быть и доли секунды, например, \(0{,}0001\) с) среднее значение производной будет равно значению производной в начале шаге. Это равносильно предположению, что достаточно точно можно аппроксимировать функцию на этом шаге прямым отрезком, а в данном случае следующее значение функции может быть рассчитано как сумма текущего значения функции и значения производной функции, умноженной на временной шаг \(h\).

При использовании достаточно малого \(h\) это допущение можно считать вполне оправданным. Другое дело, что в общем случае шаг должен быть очень малым, иначе данный метод может давать значительную ошибку, но это увеличивает количество вычислений при моделировании одного и того же периода времени работы системы.

Более точным является метод Коши или метод средней точки. Идея заключается в том, что можно получить более высокую точность, если в качестве некоторого среднего значения производной возьмем значение не из начала шага, а из его середины. Действительно, в общем случае можно ожидать, что значение производной в конце шага скорее будет ближе к значению производной в середине шага, чем к значению в его начале.

Проблема состоит в том, что невозможно рассчитать значение производной в середине шага, так как для этого требуется знать значение функции в середине шага \(y(t + h/2)\): \[\dot{y}(t) = f(t, y(t), u(t)),\] а значит, \[\dot{y}(t + h/2) = f(t + h/2, y(t + h/2), u(t + h/2)).\] Эту проблему можно решить, используя метод Эйлера: \[y(t + h/2) = y(t) + \frac{h}{2} f(t, y(t), u(t)).\] Заметим, что в этом случае шаг для метода Эйлера составляет \(h/2\), а не \(h\), что положительно сказывается на точности решения. Теперь можно рассчитать значение в момент времени \(y(t + h)\): \[y(t + h) = y(t) + h f(t + h/2, y(t + h/2), u(t + h/2)).\]

Напишите программу, выполняющую численное решение дифференциального уравнения методом Коши с постоянным шагом по времени \(h\) для заданного начального условия \(y(0)\): \[\dot{y}(t) = \frac{a y(t) + b t^2 + c}{d t + e} + f,\] где \(a\), \(b\), \(c\), \(d\), \(e\), \(f\) — параметры системы.

Формат входных данных

• Первая строка хранит параметры системы \(a\), \(b\), \(c\), \(d\), \(e\), \(f\), разделенные пробелом в виде вещественных чисел в диапазоне \([-100; 100]\). Гарантируется, что параметры являются корректными и решение дифференциального уравнения существует.
• Вторая строка хранит начальное условия для интегрирования \(y(0)\).
• Третья строка хранит шаг интегрирования \(0 < h < 1\), размер \(5 < n < 100000\) — сколько шагов при численном решении требуется сделать, разделенных пробелом.

Все величины указаны в единицах СИ.

Формат выходных данных

• Первая строка содержит число \(s = n + 1\) с результатами вычислений задания.
• Далее идут \(s\) строк со значениями \(y(i h)\), где \(i = 0, 1, 2, \ldots, n\).

При выводе округлите значения до шести знаков после запятой.

Тестовые данные

1

1.0 1.0 -2.0 1.0 1.0 0.0
2.0
0.1 9

10
2.000000
2.001818
2.016480
2.053692
2.120697
2.223114
2.365425
2.551294
2.783768
3.065426

2

1.228789 3.391090 -8.000000 3.000000 4.000000 0.000000
4.923386
0.695078 9

10
4.923386
4.682327
4.818577
5.451902
6.641021
8.419785
10.809752
13.825631
17.477967
21.774620

3

6.240544 6.747381 5.000000 2.000000 1.000000 0.000000
8.437533
0.637444 9

10
8.437533
75.791111
273.755572
684.289592
1394.034051
2492.819850
4072.940261
6228.718086
9056.214864
12653.019828

Положение равновесия динамической системы — это такое положение, в котором система не двигается, все скорости, ускорения и более старшие производные выходной переменной равны нулю. Например, модель маятника имеет два положения равновесия: верхнее и нижнее.

Положения равновесия могут быть устойчивыми и неустойчивыми. В устойчивое положение равновесия система возвращается, если находилась в некоторой его окрестности, например, после прекращения внешнего воздействия. У маятника верхнее положение является неустойчивым, а нижнее — устойчивым.

У некоторых систем только одно положение равновесия, в таком случае часто говорят об устойчивости самой системы. Если это единственное положение равновесия устойчиво, то система будет в него возвращаться из любого начального положения при отсутствии внешнего воздействия. В противном случае это будет происходить только из некоторой окрестности положения равновесия.

Есть несколько разных способов рассмотрения устойчивости динамических систем, и в этом задании рассмотрим устойчивость системы по выходу, т. е. как изменяется ее выходная переменная. В этом случае, кроме устойчивых и неустойчивых систем (или положений равновесия), выделяют системы, находящиеся на границе устойчивости. То есть такие системы, которые при отклонении от положения равновесия хоть и не возвращаются в него, но и не отдаляются, а так и продолжают находиться в его окрестности. Система при этом может колебаться в этой окрестности или находится неподвижно.

Например, нижнее положение маятника без трения находится на границе устойчивости (колебательной). Если отклонить маятник от него, то он начнет бесконечно колебаться относительно нижнего положения, так как трение отсутствует. Здесь важно заметить, что верхнее положение неустойчиво, оно находится на границе устойчивости. Маятник хоть и не может бесконечно далеко отклониться от него, но он будет колебаться в области, которая не включает верхнее положение равновесия, в отличие от нижнего.

Среди систем, приведенных ниже, требуется определить систему, чье положение равновесия \([x_1,~x_2] = [0,~0]\) находится на границе устойчивости.

В обозначениях ниже точка над буквой означает производную, т. е. \(\dot{x}\) — это производная \(x\).

Ограничение: TL — 10 с, ML — 64 МБ.

Задана карта в виде двумерного массива размером \(N \times M\), \(1 \leqslant N, M \leqslant 100\). Каждая клетка задается парой чисел \((i, j)\), где \(i\) (\(1 \leqslant i \leqslant N\)) — номер строки, \(j\) (\(1 \leqslant j \leqslant M\)) — номер столбца. В каждой клетке лежат целые числа в диапазоне от 0 до 255, назовем это число стоимостью клетки, означающей получаемую награду роботом.

Робот Саша хочет добраться из клетки \(S\) с координатами \((x_s, y_s)\) в клетку \(F\) с координатами \((x_f, y_f)\), проходя только по клеткам с наградой. Саша занимает собой одну клетку, а двигаться может только в соседние клетки (соседние по ребрам клетки, а не по диагонали), причем робот не будет вставать на клетку, которая не содержит награду (то есть в клетку со стоимостью 0), а также не может посещать уже пройденные клетки, ведь там не осталось награды.

Помогите найти Саше путь из точки \(S\) в точке \(F\) такой, что минимальная полученная по пути награда является максимальной. Обращаем внимание, что имеется ввиду не сумма наград по пути, а величина самой маленькой награды по пути, полученная в одной из клеток.

Сумму наград по пути будем называть стоимостью пути, его тоже надо будет посчитать, но задача робота — максимизировать самую маленькую награду, которая встретится на пути.

Награда в начальной точке не рассматривается, она не должна входить в рассчитываемую стоимость пути и не должна рассматриваться при определении минимальной награды на пути.

Формат входных данных

• В первой строке заданы два целых числа: \(N\) и \(M\).
• Далее идут четыре целых числа: \(x_s\), \(y_s\), \(x_f\), \(y_f\) — координаты точек \(S\) и \(F\) соответственно.
• Далее задана карта в виде двумерного массива размером \(N \times M\) в виде таблицы из \(N\) строк и \(M\) столбцов с целыми числами от 0 до 255.

Формат выходных данных

• В первой строке выведите три числа: \(k\) — количество клеток в пути, \(S\) — стоимость пути, \(D\) — минимальная полученная по пути награда.
• В следующих \(k\) строках выведите координаты вершин \((i, j)\) в пути в порядке обхода, по одной вершине в строке (начальная и конечная вершины тоже считаются).
• В случае, если построить путь без пустых клеток нельзя, вывести -1.

Тестовые данные

1

1 4
1 1 1 4
1 1 1 1

4 4 1
1 1
1 2
1 3
1 4

2

3 3
3 1 1 3
255 0 255
255 0 255
255 0 255

-1

Ограничение: TL — 10 с, ML — 488,3 МБ.

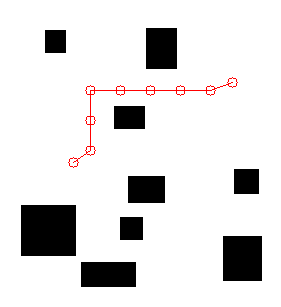

Дано поле размером \(N \times M\), \(1 \leqslant N, M \leqslant 100\) квадратных единиц, по которому ездит круглый робот Саша. Диаметр робота Саши равен \(D\). Саша начинает путь из точки \((x_s, y_s)\).

Саше известно, что на поле расположены \(K\) препятствий, которые являются прямоугольниками и задаются двумя точками \((p_1, p_2)\) (это диагонально противоположные точки). Гарантируется, что все препятствия находятся в пределах поля, а также гарантируется, что координаты вершин препятствий являются целыми числами. Саше известна конечная точка \((x_f, y_f)\), до которой ему нужно доехать. Задача: составить граф на поле так, чтобы робот мог перемещаться по вершинам и ребрам, не сталкиваясь с препятствиями. Таким образом, каждая вершина графа будет задаваться своими координатами \((x_i, y_i)\), кроме того, начальная и конечная точки также должны быть в графе. Количество ребер и вершин в графе может быть любым, с учетом ограничений задачи.

В ответ необходимо вывести координаты вершин, по которым нужно пройти роботу, чтобы добраться из своей стартовой точки до конечной, не сталкиваясь с препятствиями.

• Робот Саша очень осторожен и остановится, если расстояние по любой из осей до препятствия от его центра станет равным или меньше его радиуса, то есть робот не поедет в точку \((1;1)\), если в точке \((2;2)\) есть препятствие, несмотря на то, что расстояние между этими точками \(\sqrt{2}\).
• Робот может ездить по границе поля.

Формат входных данных

• В первой строке заданы четыре числа: \(N \in \mathbb{N}\), \(M \in \mathbb{N}\), \(K \in \mathbb{N}\), \(D \in \mathbb{R}_+\) такие, что \(1 \leqslant N, M \leqslant 100\), \(1 \leqslant K \leqslant 10\), \(1 \leqslant D \leqslant 50\).
• Далее идут четыре вещественных числа: \(x_s\), \(y_s\), \(x_f\), \(y_f\) — координаты точек \(S\) и \(F\) соответственно.
• Далее идут \(K\) строк, в каждой описаны четыре точки (каждая задается двумя вещественными числами), задающие препятствия-прямоугольники.

Формат выходных данных

• В первой строке выведите одно число \(C\) — количество вершин в пути.
• В следующих \(C\) строках выведите координаты вершин \((x_i, y_i)\) в пути в порядке обхода, по одной вершине в строке (начальная и конечная вершины тоже считаются).
• Заметьте, не требуется найти минимальный путь — достаточно найти любой путь.
• В случае, если построить путь без пересечения препятствия нельзя, в том числе из-за того, что начальная или конечная точка слишком близко к препятствию, вывести -1.

Тестовые данные

1

8 8 1 1
7.0 1.0 1.0 7.0
1.0 1.0 4.0 4.0

15
7 1
6 1
6 2
6 3
6 4
6 5
6 6
5 6
4 6
3 6
2 6
1 6
1 7

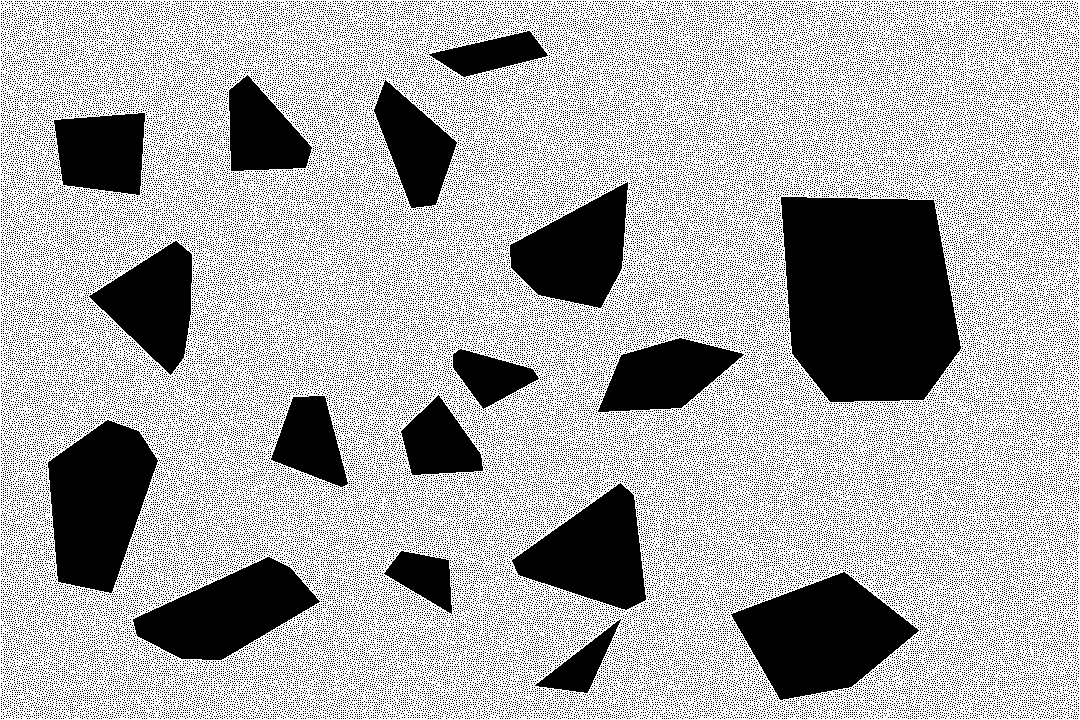

Беспилотный автономный роботизированный вертолет «Изобретательность», выполняющий исследовательскую миссию на Марсе, после очередного полета сделал снимок местности вокруг точки его приземления.

Требуется написать программу для определения расположения препятствий на полученном от марсианского вертолета изображении песчаной местности. Само изображение было обработано внутренней программой вертолета для поиска препятствий: убрано большинство лишних деталей и изображение бинаризировано (есть только черные и белые пиксели).

К сожалению, несмотря на обработку изображения, на нем, кроме препятствий, остались отдельные следы песчинок. Препятствием для последующей посадки вертолета являются камни, представляющие собой группу окрашенных в черный цвет пикселей размером не меньше, чем \(2 \times 2\) пикселя.

В качестве ответа для каждого препятствия нужно вывести координаты его центра масс. В данном случае центром масс камня будем считать среднее по всем положениям пикселей, принадлежащих данному камню. Центр массы камня считается найденным правильно, если полученный ответ отличается от истинного не более, чем на 1 пиксель в каждую сторону или по диагонали. Гарантируется, что пиксели, представляющие собой песок, не являются соседними, в том числе по диагонали, и не граничат с камнями.

Формат входных данных

• В первой строке заданы два числа \(W\) и \(H\) — ширина и высота изображения.
• Далее следующие \(H\) строк построчно поступает бинаризованное изображение в виде двумерного массива, элементы строки разделены пробелами.

Формат выходных данных

• В первой строке поступает количество камней \(0 \leqslant n \leqslant 50\) на изображении.
• Далее в отдельных строках поступают по два числа, задающих координаты центра масс для соответствующего препятствия.

Примечания

При использовании компилятора (make) Python 3.12.3 будут доступны для использования Python пакеты scipy, sklearn, numpy и cv2.

Обратите внимание на то, что направление осей отличается от направления осей, принятого при работе с изображениями на компьютере. В качестве положительного направления осей используйте направление осей Opencv (ось \(x\) смотрит вправо, ось \(y\) вниз).

Строки, соответствующие изображениям слишком велики, поэтому вместо примера ввода предлагаем скачать файл по ссылке https://disk.yandex.ru/d/l62rd_j5CR013A, содержащий один из тестов, для тестирования на вашем ПК.

Тестовые данные

1

2048 2048
255 255 255 255 ...
255 0 255 255 ...
255 255 255 0 ...
255 255 255 255 ...
...

2
251 109
357 152

Рассмотрим мобильного робота с дифференциальной платформой. У него есть два колеса (левое и правое), соединенных с мотором. У робота есть передняя и задняя часть (ось \(y\) направлена на переднюю часть), его корпус имеет форму квадрата.

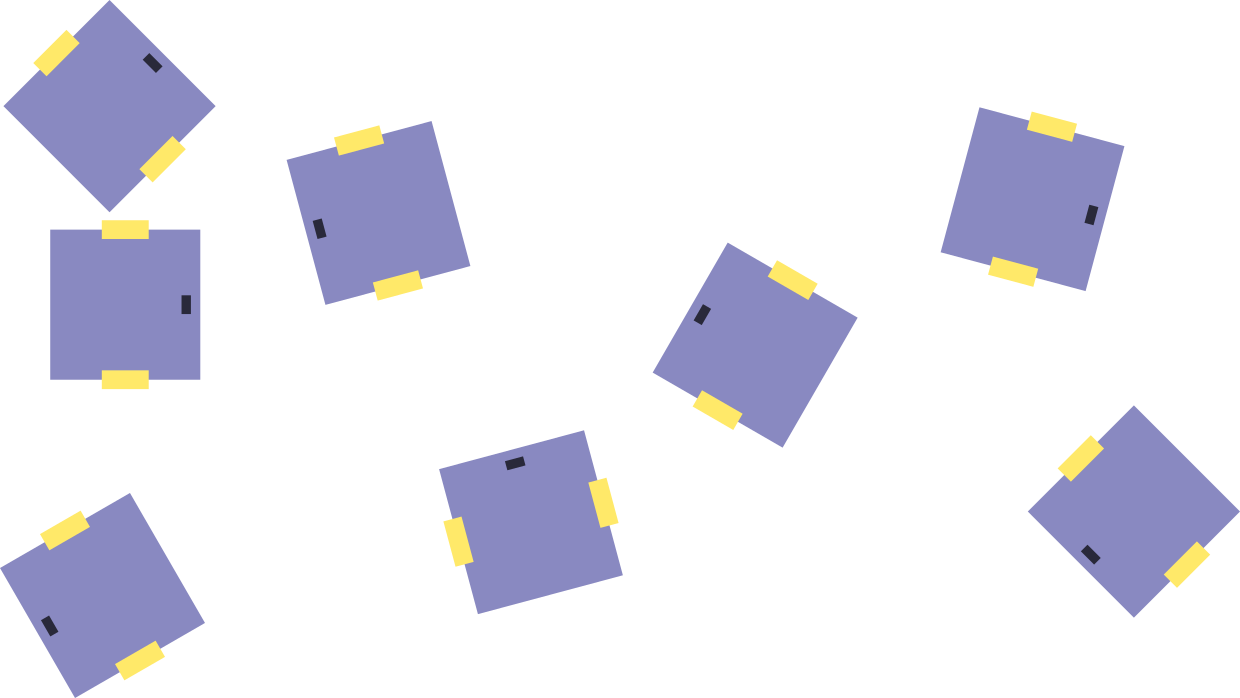

Представим, что таких роботов много, они двигаются по полю, имеют разные координаты \(x\), \(y\) центра робота и разную ориентацию \(\theta\).

Задание. По изображению необходимо определить, какие из роботов столкнулись, и вывести центры \((x, y)\) всех роботов, которые не столкнулись ни с одним другим роботом. Считается, что роботы столкнулись, если расстояние между ними менее двух пикселей, либо их изображения пересекаются. Кроме того, известно, что хотя бы один робот на изображении не пересекается ни с каким другим роботом, а также, что площадь общей части двух пересекающихся роботов не превышает 20% от площади робота. На изображении может находиться от 0 до 50 роботов.

В данной задаче рекомендуется использовать исключительно язык Python и компилятор/окружение (make) Python 3.12.3, где будут доступны для использования Python-пакеты scipy, sklearn, numpy и cv2.

Изображения предоставляются в сериализованном виде. Пример сериализации в Python:

import cv2
import base64
import numpy as np

buffer = cv2.imencode('.jpg', img)
jpgBufferText = base64.b64encode(buffer)
imageString = jptBufferText.decode('utf-8')

Пример десериализации. Здесь обратно преобразуем изображение из строки:

import cv2
import base64
import numpy as np

buffer = base64.b64decode(imageString)
array = np.frombuffer(buffer, dtype=np.uint8)
img = cv2.imdecode(array, flags=1)

Формат входных данных

• В первой строке заданы два числа \(N\) и \(M\) — ширина и высота изображения.
• Во второй строке передается преобразованное к строке изображение.

Значения элементов массива изображения лежат в диапазоне от 0 до 255 и имеют тип uint8.

Обратите внимание, что каждая ячейка изображения в OpenCV хранит три числа: B, G, R. Соответственно, img[0, 0] = [B, G, R]. В качестве положительного направления осей используйте направление осей OpenCV (ось \(x\) смотрит вправо, ось \(y\) — вниз) — положительный угол отсчитывается по часовой стрелке.

Формат выходных данных

• В первой строке поступает количество роботов \(0 \leqslant n \leqslant 50\) на изображении, которые не столкнулись с другими роботами.
• Далее в отдельных строках поступают координаты центра каждого такого робота, разделенные пробелом. Координаты центра должны быть целыми числами.

Тестовые данные

Пример входных данных приведен в файле https://disk.yandex.ru/d/xhgXxuKfe7QhEQ/input_problem_7.txt

Пример выходных данных:

1

4
344 345
340 225
114 168
249 154

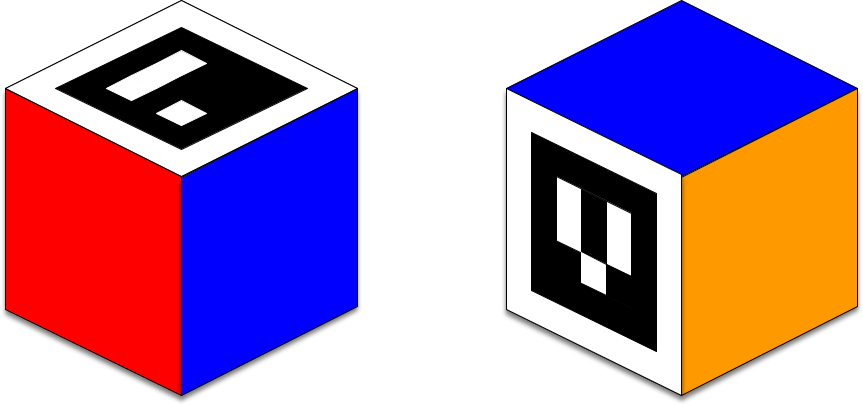

По конвейеру движется кубическая деталь в случайной ориентации. Рядом с конвейером работает робот-манипулятор, и ему необходимо следить, чтобы деталь имела заданную ориентацию (рис. 1.8).

Робот должен повернуть деталь, если ее исходная ориентация будет отличаться от заданной. В качестве обратной связи используется камера, расположенная на конвейере.

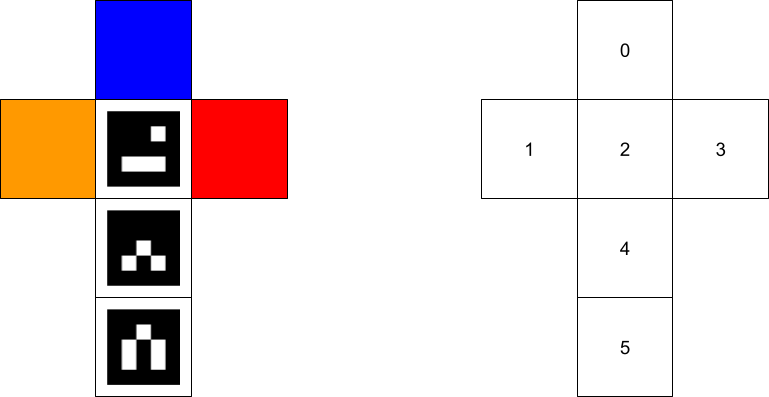

Внешний вид детали можно представить в виде развертки (так как деталь имеет кубическую форму), причем каждая из граней может быть раскрашена в сплошной цвет, либо содержать нанесенную метку (ArUco-маркер). Пример развертки представлен на рис. 1.9 на левом изображении. На правом изображении представлен порядок граней на развертке (он понадобится позже).

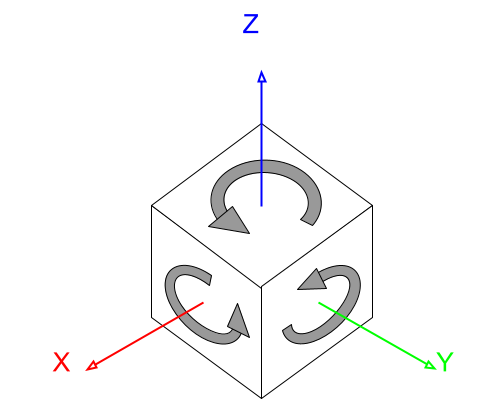

Вращение детали осуществляется вокруг осей на 90°, как показано на рис. 1.10. Набор возможных команд ограничивается шестью командами и обозначает ось вращения и направление («+X», «-X», «+Y», «-Y», «+Z», «-Z»).

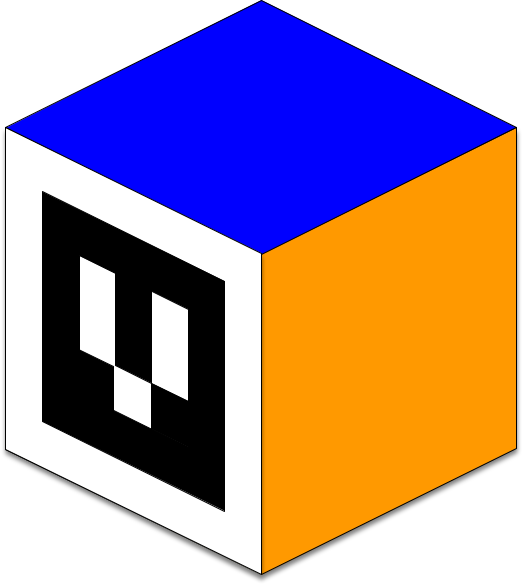

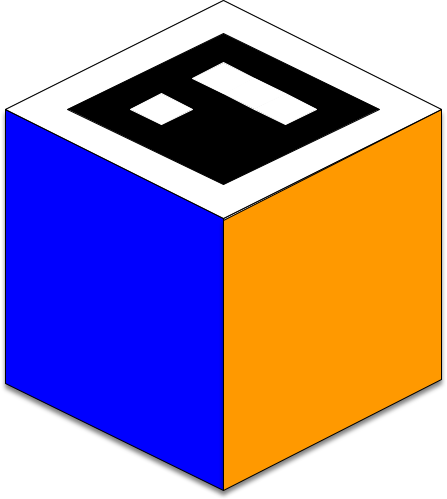

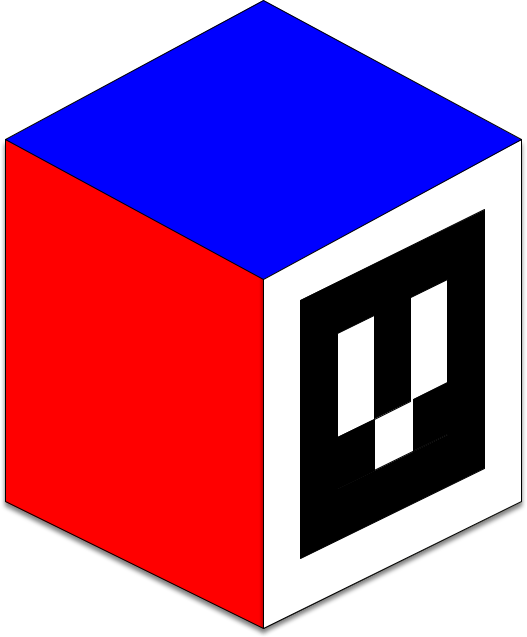

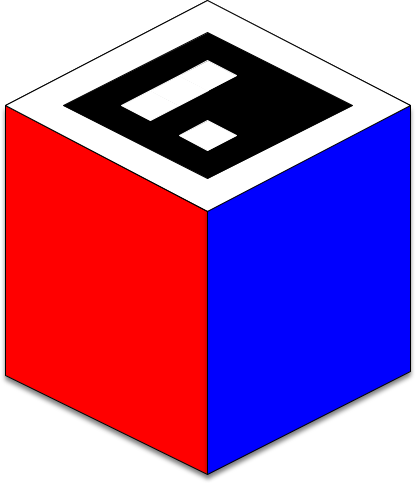

Примеры вращений представлен в таблице 1.

Таблица: Примеры вращений

Команда	До	После
«+X»
«-X»
«+Y»
«-Y»
«+Z»
«-Z»

Задание. Требуется на основе исходного и заданного изображений определить набор команд, при помощи которых робот-манипулятор сможет переложить деталь в заданную ориентацию. Максимально разрешенное количество команд равно 30.

Формат входных данных

• В первой строке задается развертка детали в виде массива, содержащего шесть элементов. Номер элемента соответствует порядковому номеру грани развертки, которые были представлены ранее. Если грань содержит сплошной цвет, то она будет описываться словарем, содержащим ключ color и значение в виде массива чисел int, задающие цвет согласно цветовой модели RGB, например, {"color": [R, G, B]}. Если грань содержит метку, то она будет описываться словарем, содержащим ключ marker\id и значение int, которое соответствует ID значению маркера, например, {"marker_id": 173}.
• Вторая строка содержит два целых числа \(N\) и \(M\) — ширина и высота изображения.
• В следующих трех строках содержатся RGB-каналы исходного изображения соответственно в виде \(N\times M\) элементов, разделенных пробелами (сначала идут элементы первой строки, далее — второй и т. д.).
• В следующих трех строках содержатся RGB-каналы заданного изображения соответственно в виде \(N\times M\) элементов, разделенных пробелами (сначала идут элементы первой строки, далее — второй и т. д.).

Формат выходных данных

Выходными данными служит одна строка, содержащая в себе команды (описаны ранее в таблице), разделенные пробелами. Всего не более тридцати команд.

Тестовые данные

1

[’color’: [ 0, 0, 255],’marker_id’: 173, ...
640 480
255 255 255 255 ... 255 255
255 255 255 255 ... 255 255
255 255 255 255 ... 255 255
255 255 255 255 ... 255 255
255 255 255 255 ... 255 255
255 255 255 255 ... 255 255

+X +X +Y -Z -Z
