Инженерный тур. 1 этап

Что из перечисленного является примером цифровой технологии, используемой в архитектуре?

1. Использование CAD (Computer-Aided Design) — компьютерная поддержка проектирования.
2. Использование 3D-печать — технология создания трехмерных объектов.
3. Использование AR (Augmented Reality) — дополненная реальность.
4. Все вышеперечисленные варианты.

Что называется BIM?

1. Информационная модель здания.
2. Библиотека информационных моделей.
3. Библиотека инженерных моделей.
4. Все вышеперечисленные варианты.

Какие инструменты НЕ используются для создания BIM-моделей?

1. 3D-принтеры.
2. Revit и Archicad.
3. Renga.
4. Blender и Lumion.

Соотнесите описание с названием программы для проектирования BIM.

Какой из этих типов архитектуры использует больше всего цифровых технологий?

1. Модернизм.
2. Бионическая архитектура.
3. Конструктивизм.
4. Все вышеперечисленные.

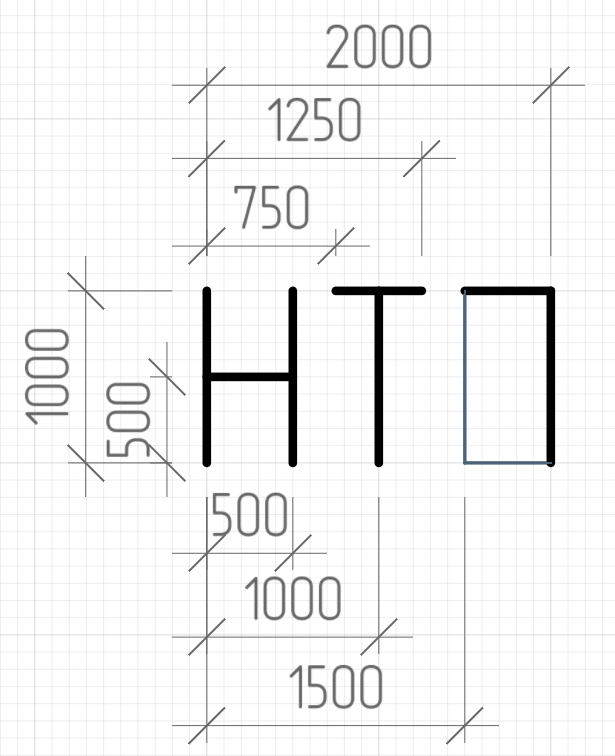

В режиме измерения Прямоугольный с помощью инструмента Линия модели постройте буквы по следующим координатам, где первая точка отрезка — \((x1, y1)\); вторая точка — \((x2, y2)\).

• Первая буква: \((0, 0; 0, 1000)\), \((0, 500; 500, 500)\), \((500, 0; 500, 1000)\).
• Вторая буква: \((1000, 0; 1000, 1000)\), \((750, 1000; 1250, 1000)\).
• Третья буква: \((1500, 0; 1500, 1000)\), \((1500, 1000; 2000, 1000)\), \((2000, 1000; 2000, 0)\), \((2000, 0; 1500, 0)\).

Эти координаты предполагают, что каждая буква имеет высоту 1000 мм и начинается с нулевой отметки по горизонтали. Начало координат для построения слова — произвольное. При построении используйте отслеживание от точки начала.

Формат вывода — в строку ответа введите слово, полученное при построении. Ответ запишите заглавными буквами.

В программе Renga постройте участок стены длиной 4500 мм, толщиной 250 мм, высотой 3300 мм. Далее создайте в стене арочный оконный проем высотой 2000 мм, шириной 800 мм, с высотой арки 500 мм. Определите чистый объем стены с учетом оконного проема.

Ответ округлите до сотых, единица измерения — кубические метры.

Формат ответа: \(\#,\#\#\).

Примечание

Для выполнения заданий в программе Renga необходимо установить расширение Model Explorer — Обозреватель модели.

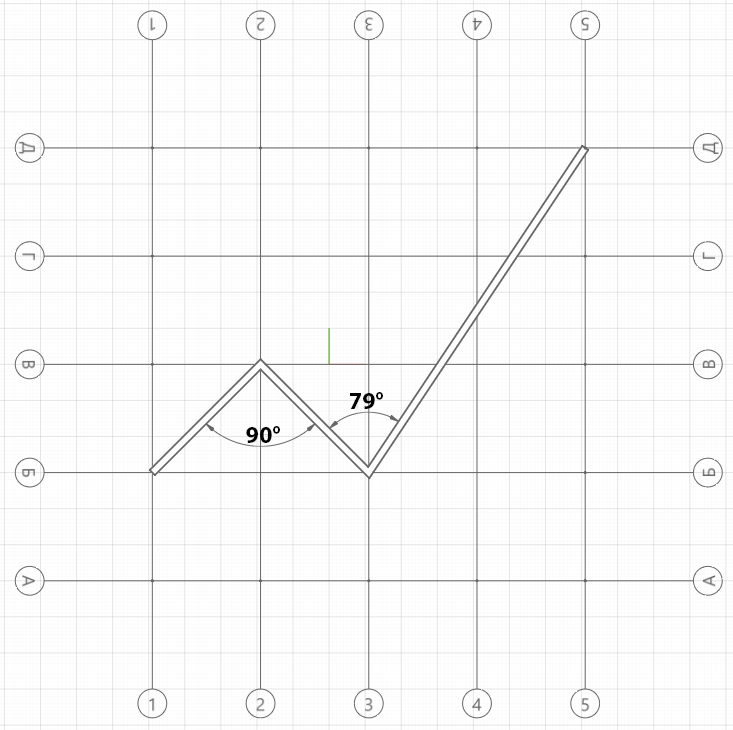

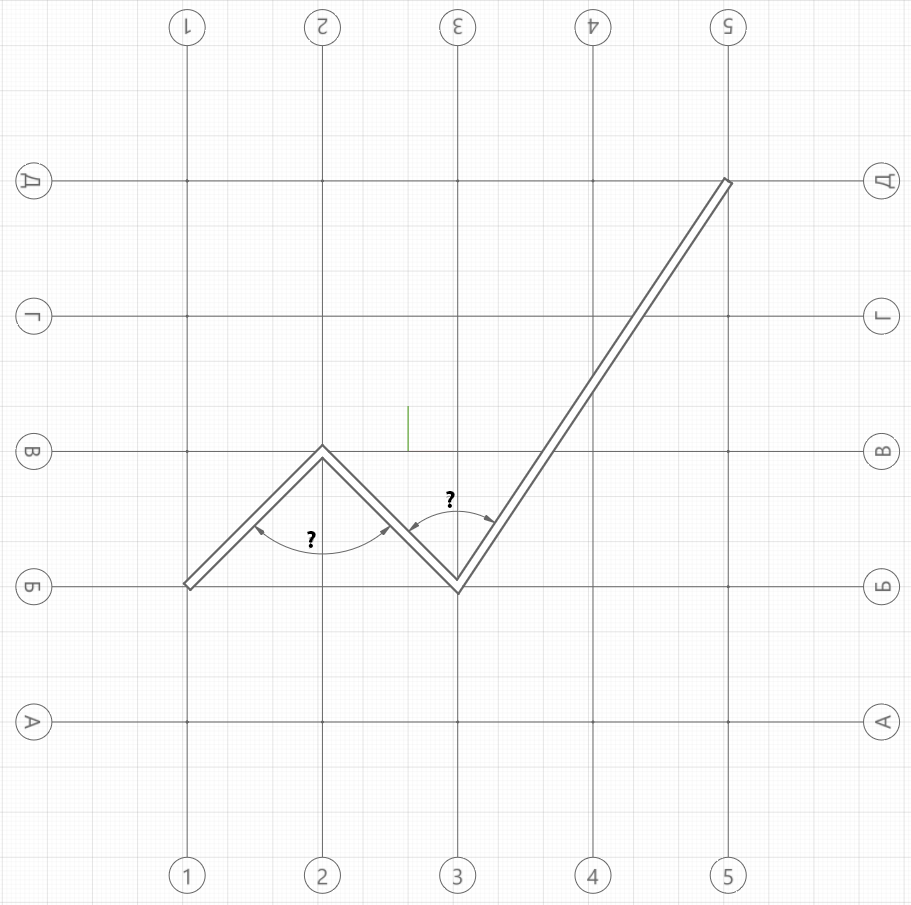

В программе Renga нарисуйте сетку осей по горизонтали от 1 до 5 с шагом 3000 мм и по вертикали от А до Д с шагом 3000 мм. По нарисованной сетке осей создайте стены (толщина стены — 200 мм, привязка по центру), ориентируясь по координатам на рис. 2.2. По выполненным построениям определите размер углов, указанных на рисунке, используя инструмент Угловой размер. Найдите разницу между получившимися углами.

Ответ округлите до целого числа.

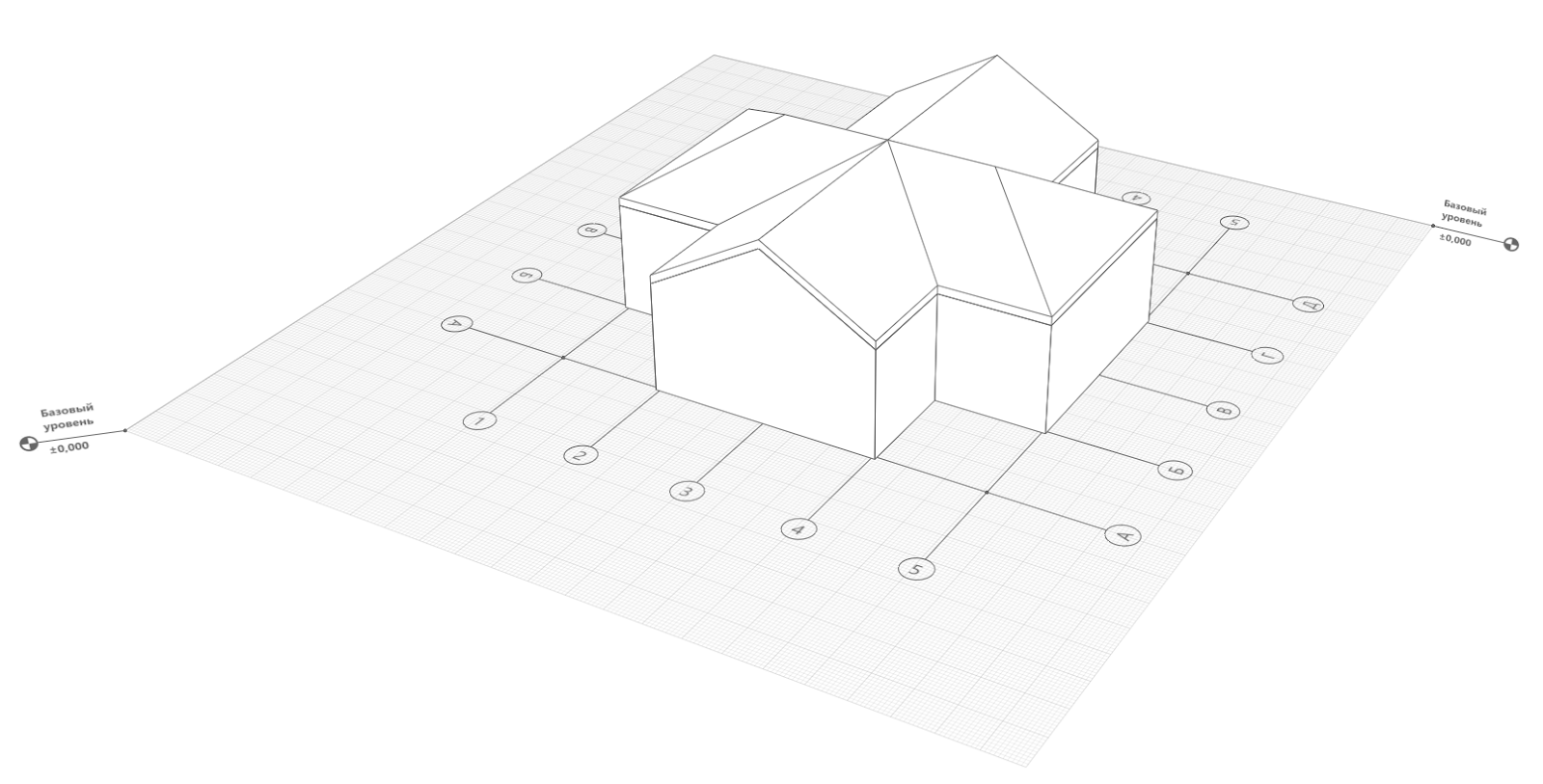

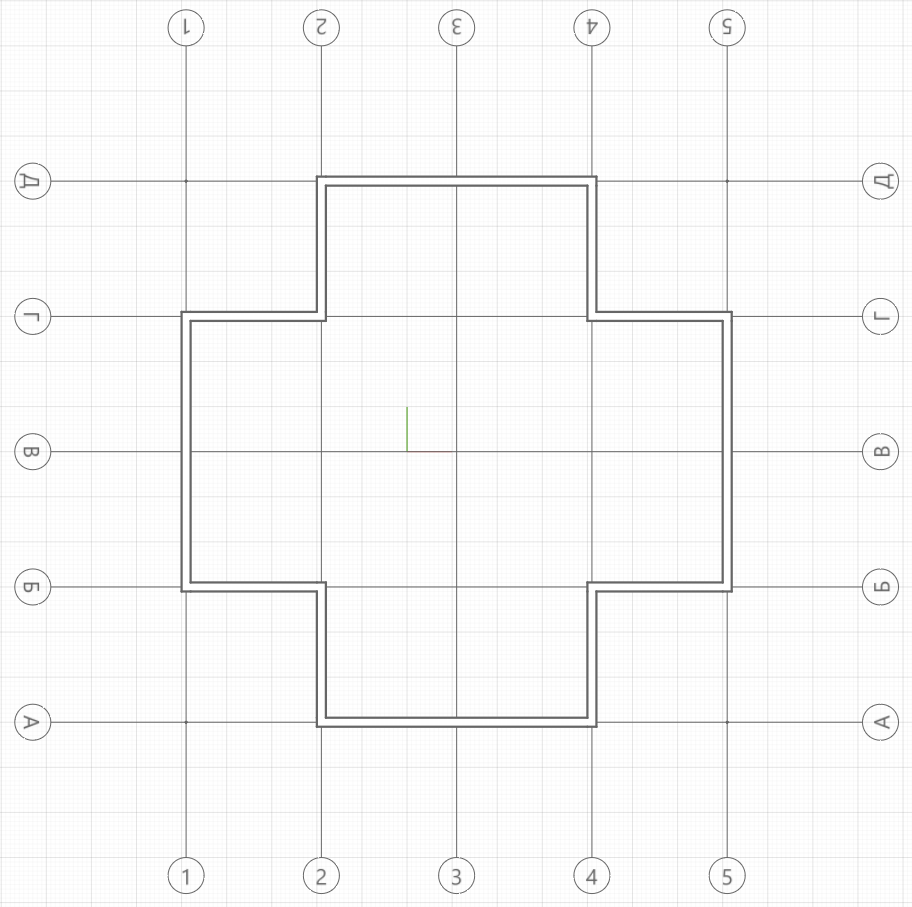

Нарисуйте сетку осей по горизонтали от 1 до 5 с шагом 3000 мм и по вертикали от А до Д с шагом 3000 мм (ориентируйтесь на рис. 2.4). По нарисованной сетке осей создайте стены (толщина стены — 200 мм, привязка по центру), ориентируясь по координатам на рис. 2.4. Затем постройте крышу толщиной 200 мм по уровню на отметке +3000 мм (привязка по внешнему контуру стены), используя способы построения фронтонов (участки по оси А и 2-4, ось Д и 2-4) и скатов, ориентируясь на рис. 2.5. Определите чистый объем получившейся крыши.

Ответ округлите до сотых, единица измерения — кубические метры.

Формат ответа: \(\#\#,\#\#\).

Примечание

Для выполнения заданий в программе Renga необходимо установить расширение Model Explorer — Обозреватель модели.

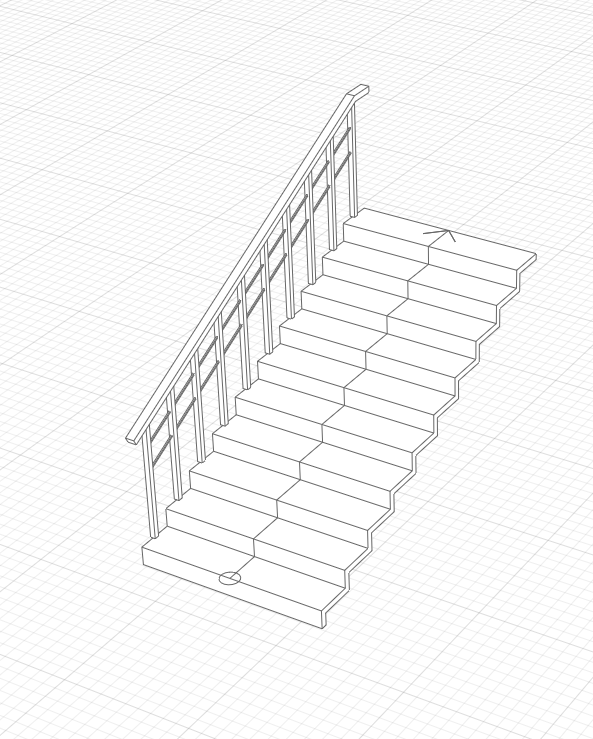

Выполните построение лестницы по следующим параметрам: привязка по центру, высота лестницы 1500 мм, ширина лестницы 1500 мм, количество ступеней 10, длина 3000 мм. Для получившегося участка лестницы создайте поручень, способ построения — По лестнице, и определите длину поручня.

Ответ округлите до сотых, единица измерения — миллиметры.

Формат ответа: ####,##.

Примечание

Для выполнения заданий в программе Renga необходимо установить расширение Model Explorer — Обозреватель модели.

Какой формат файла часто используется для обмена 3D-моделями между разными программами и платформами?

1. JPEG.
2. PNG.
3. TIFF.
4. FBX.

Что означает термин «полигоны» в контексте 3D-моделирования?

1. Волны звука.
2. Окружность.
3. Отрезок.
4. Многоугольник.

Что означает термин «рендеринг» в 3D-моделировании?

1. Процесс создания геометрических фигур.
2. Преобразование 2D-изображения в 3D-формат.
3. Процесс вычисления и создания изображения на основе 3D-модели.
4. Процесс анимации персонажей.

Какой инструмент используется для создания плавных поверхностей и кривых в 3D-моделировании?

1. Карандаш.
2. Лупа.
3. Кривая Безье.
4. Циркуль.

Что означает термин «ретопология» в 3D-моделировании?

1. Процесс создания текстур.
2. Преобразование высокодетализированной модели в оптимизированную с более низкой детализацией.
3. Процесс создания анимации.
4. Измерение объектов в 3D-пространстве.

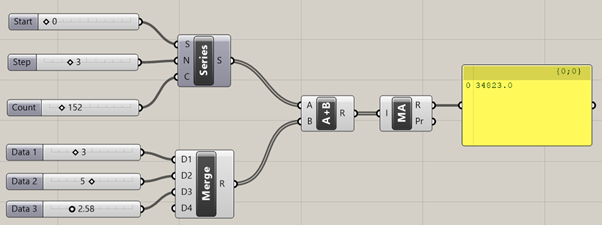

Создайте последовательность чисел, начинающуюся с 0, с шагом 3 и с количеством элементов 152. Далее создайте еще одну последовательность из трех чисел: 3, 5 и 2,58. Сложите эти последовательности между собой, а затем найдите сумму всех элементов получившегося в результате сложения последовательностей списка. Эта сумма и будет ответом к данной задаче.

Ответ — натуральное число.

Решите уравнение с помощью компонентов Grasshopper, используя компоненты со вкладки Maths в группах Operators и Polynomials, а также слайдеры.

Получившейся результат округлите до целого числа. Ответ вычислений впишите в поле ответа.

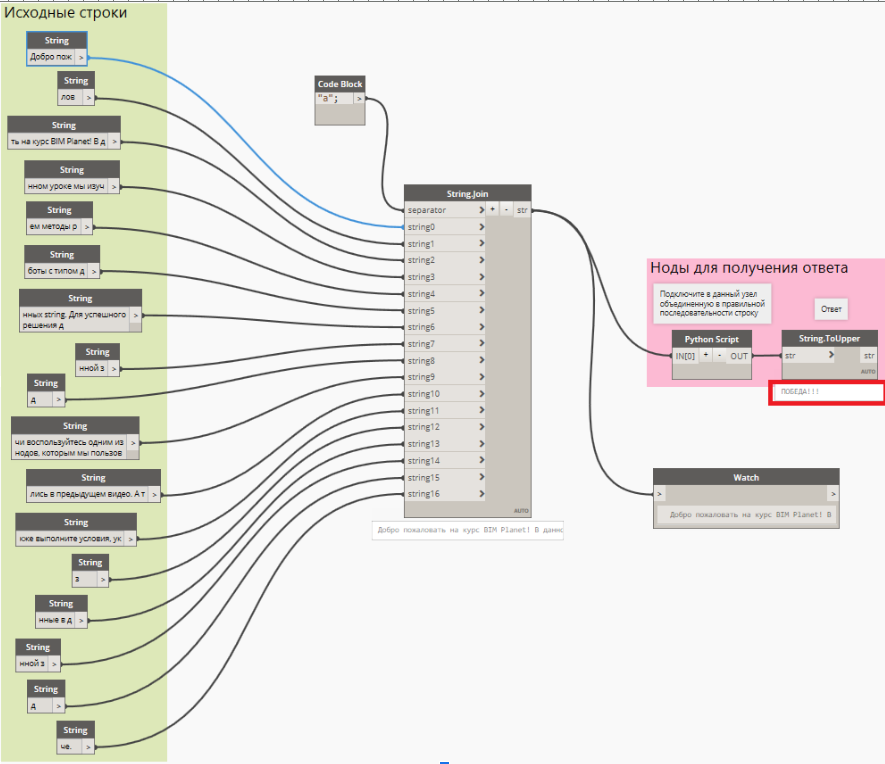

Скачайте и запустите файл скрипта: https://disk.yandex.ru/d/I2t7Onw3o5gvOA. Объедините строки, которые находятся внутри данного скрипта, в одну. При этом нужно использовать соединительный символ маленькой русской буквы а. После объединения должен получиться связный и логичный текст без каких-либо явных ошибок. Для этого необходимо менять ту последовательность, с которой строки объединяются. Полученную строку подключите в ноды для получения ответа.

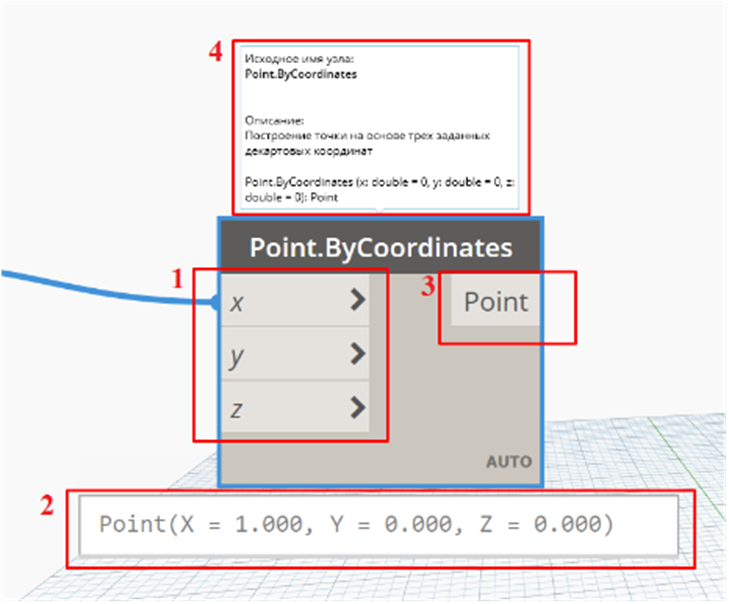

Соотнесите номер зоны, изображенной на рис. 4.4, с ее функционалом.

Функционал:

1. входные слоты;
2. выходные слоты;
3. окно с подсказкой;
4. результат работы нода.

Соотнесите вкладку и тип работы, выполняемый в ней.
